Description du produit
Description de la fabrication

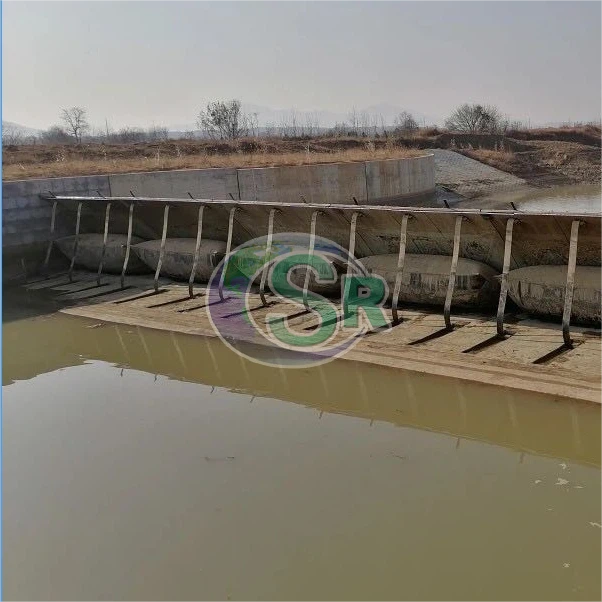

Les digues en caoutchouc constituent une installation de gestion de l’eau moderne et innovante. Ils sont composés de trois éléments principaux : la construction des fondations, les sacs de barrage et les systèmes de contrôle et de surveillance. Les digues en caoutchouc sont extrêmement flexibles et peuvent être contrôlées à distance via le système de contrôle et de surveillance pour terminer le remplissage ou le gonflage du barrage en quelques minutes seulement. Lorsqu'il est nécessaire d'abaisser le niveau d'eau, la digue en caoutchouc peut également être facilement contrôlée pour drainer ou ventiler en un seul clic. Ils sont plus rapides à construire, moins coûteux et plus respectueux de l’environnement.
Avantage
Structure de déversoir flexible, permettant l'évacuation des sédiments, des débris et de la glace
Contrôle du niveau du réservoir entièrement automatique
Déclenchement automatique-des inondations ; l'entraînement automatique du godet abaisse le déversoir sans avoir besoin d'énergie externe pour alimenter les entraînements mécaniques des vannes
Idéal pour créer des réservoirs dans de larges rivières ; des travées simples allant jusqu'à 100 m sont réalisables
Rénovation et reconstruction de structures de déversoirs existantes, quelles que soient leur forme et leur configuration géométrique, fabriquées en usine comme une seule unité. Sur site, cette membrane prête à l'emploi doit simplement être fixée par le système de serrage.
L'absence de composants mécaniques élimine le risque de corrosion
Aucun lubrifiant nécessaire - protège l'environnement
Faibles coûts de maintenance et faibles coûts d'exploitation grâce à des besoins énergétiques minimes
Plus de 100 exemplaires construits depuis 1991
Classification
Barrage gonflable à air
| TABLEAU DES PARAMÈTRES TECHNIQUES DE L'AIRBAG DU DAM DU GAZ SUNNY RIDGE-REMPLISSAGE DU DAM | |||||||
| Hauteur du barrage de conception (m) | Rapport de pression interne | Résistance radiale calculée de l'airbag kn/m | Modèle d'airbag de barrage | Airbag de barrage efficace S-circonférence de section (L)m | Longueur au sol de l'airbag du barrage (D)m | Largeur de l'airbag du barrage mm | Facteur de sécurité |
| 1.0 | 1.00 | 5.00 | SND1.0-100-3 | 3.48 | 0.60 | 10 | 45 |
| 1.5 | 1.00 | 11.25 | SND1.5-100-3 | 5.22 | 0.90 | 10 | 20.00 |
| 2.0 | 1.00 | 20.00 | SND2.0-120-3 | 6.96 | 1.20 | 10 | 13.50 |
| 2.5 | 1.00 | 31.25 | SND2.5-160-3 | 8.70 | 1.50 | 10 | 11.52 |
| 3.0 | 0.90 | 40.50 | SND3.0-200-3 | 10.58 | 1.92 | 12 | 11.11 |
| 3.5 | 0.80 | 49.00 | SND3.5-220-3 | 12.57 | 2.42 | 12 | 10.10 |
| 4.0 | 0.80 | 64.00 | SND4.0-360-3 | 14 | 2.76 | 14 | 12.66 |
| 1. Le tableau des paramètres de la technologie des airbags du barrage de remplissage de gaz - répertorié ci-dessus est uniquement à titre de référence de sélection des utilisateurs, et les types de vessies de barrage, avec environ dix variétés pour chacune, peuvent satisfaire la demande de production des clients. | |||||||
| 2. Le périmètre effectif (L) de l'airbag de barrage dans le tableau, à l'exclusion de la longueur d'ancrage ; si la vessie du barrage à double ligne d'ancrage est utilisée efficacement, la longueur au sol sera soustraite ( D ). D est le périmètre effectif de la feuille de caoutchouc inférieure. La longueur totale d'ancrage requise est le périmètre de l'airbag de barrage. | |||||||
| 3. Épaisseur du caoutchouc de l'airbag : le revêtement externe est supérieur ou égal à 2,5 mm, le sandwich supérieur ou égal à 0,5 mm, le revêtement intérieur supérieur ou égal à 2,0 mm et l'épaisseur totale de toutes les couches de revêtement est le fourre-tout ! épaisseur de l'airbag de la digue en caoutchouc. | |||||||
Barrage rempli d'eau
| TABLEAU DE VOLUME INTERNE D'EAU ENSOLEILLÉE-REMPLISSAGE DE BARRAGE EN CAOUTCHOUC | |||||
| Hauteur du barrage de conception (m) | Rapport de pression interne | Tête de pression interne Ho(m) | Capacité unique d'airbagm2/m | Capacité brute de l'airbag m2/m | diamètre du tuyau de remplissage et d'évacuation mm |
| 1.0 | 1.50 | 1.50 | 1.4403 | 1.4403xL | 150 |
| 1.5 | 1.50 | 2.25 | 3.2407 | 3.2407xL | 200 |
| 2.0 | 1.40 | 2.80 | 6.212 | 6.212xL | 200 |
| 2.5 | 1.40 | 3.50 | 9.7063 | 9.7063xL | 250 |
| 3.0 | 1.30 | 3.90 | 15.4836 | 15.4836xL | 300 |
| 3.5 | 1.30 | 4.55 | 21.0749 | 21.0749xL | 350 |
| 4.0 | 1.25 | 5.00 | 29.448 | 29,448xL | 400 |
| 4.5 | 1.25 | 5.63 | 37.2701 | 37.2701xL | 450 |
| 5.0 | 1.20 | 6.00 | 50.0825 | 50.0825xL | 500 |
| 5.5 | 1.10 | 6.05 | 79.6846 | 79.6846xL | 600 |
Nous prenons en charge la personnalisation des produits et concevons les spécifications et les fonctionnalités des produits en fonction des besoins des clients.
